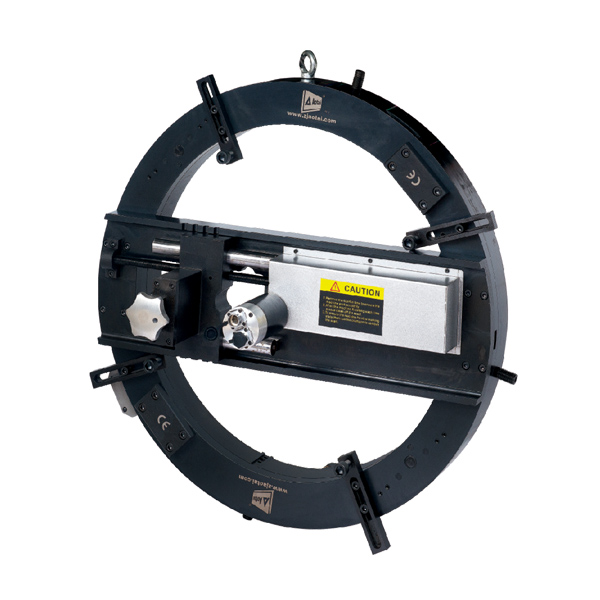

HYO машина для обработки фланцев и труб большого диаметра

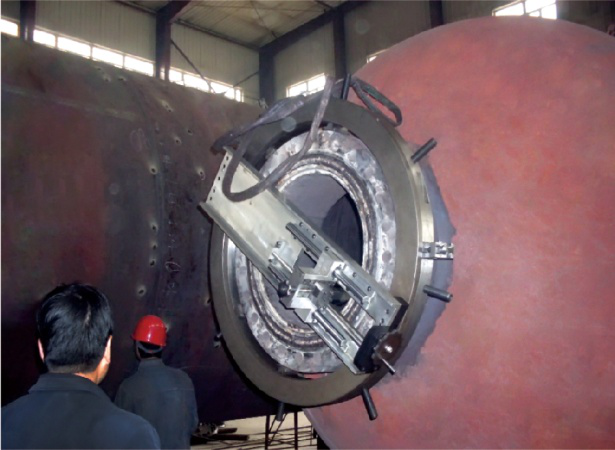

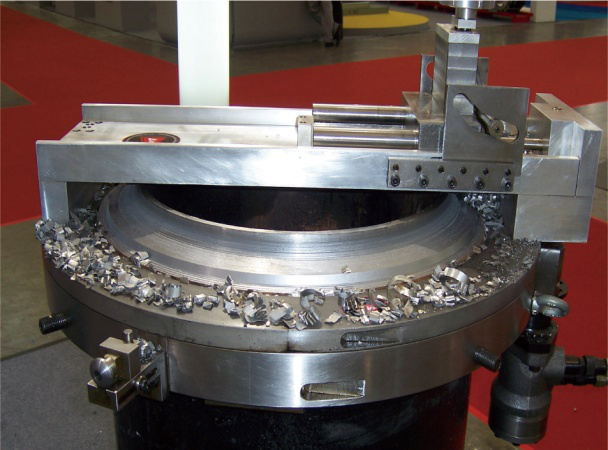

Фаскосниматель предназначен для обработки фланцев и подрезки торцов тяжелых труб большого диаметра. Фаскосниматель устанавливается снаружи трубы путем механических стяжек. Также существует модель HYI, для внутренней установки внутри трубы. Машина получила широкое применение в сферах нефтяной, газовой, химической промышленностях. Широко используется в судостроении, котельных и на других объектах для ремонта и монтажа трубопровода.
Особенности фаскоснимателей:
- автоматическая подача резцедержателя на 360° для всех типов облицовки фланца, обработки канавок8
- наличие лимба служит для точной регулировки подачи горизонтального и вертикального резцедержателя;
- возможность регулировки осевой и радиальной подачи.
Выполнены в трех исполнениях: гидравлическом, пневматическом и с цифровым контроллером.
Пневматический вариант безопасен для использования на взрывоопасных участках, так как при работе отсутствует искра.
| Виды фаскоснимателей | Модель | Диапазон,
(Dвнутр, мм) |
Скорость вращения,
(об/мин) |
Нарезка спирали | Подрезка торцов | Обработка фланцев |
|---|---|---|---|---|---|---|
| Гидравлический: HYO
NC: SYO Пневматический: AYO |
500 | Ø200~500 | 14 | × | √ | √ |
| 1000 | Ø500~1000 | 10 | × | √ | √ | |
| 1500 | Ø1000~1500 | 8 | × | √ | √ | |
| 2500 | Ø1500~2500 | 4 | × | √ | √ | |
| 500-II | Ø200~500 | 14 | √ | √ | √ | |
| 1000-II | Ø500~1000 | 10 | √ | √ | √ | |
| 1500-II | Ø1000~1500 | 8 | √ | √ | √ | |
| 2500-II | Ø1500~2500 | 4 | √ | √ | √ |
Характеристики фаскоснимателей:
Пневматический фаскосниматель:
- давление воздуха: 0.63 — 1.0 МПа;
- расход воздуха: 1500 — 3500 л/мин.
Гидравлический фаскосниматель:
- давление 13 MПa;
- расход 28 л/мин;
- крутящий момент 260 Нм;
- двигатель 7.5 кВт, 380 В-3ф.
Цифровой контроллер:
Высокая мощность, плавный ход двигателя и возможность регулировки скорости обработки в ходе работы.
- регулировка скорости 0-20 м/мин;
- мощность 2.0 кВт,
- напряжение 220~230В;
- частота 50-60Гц.
