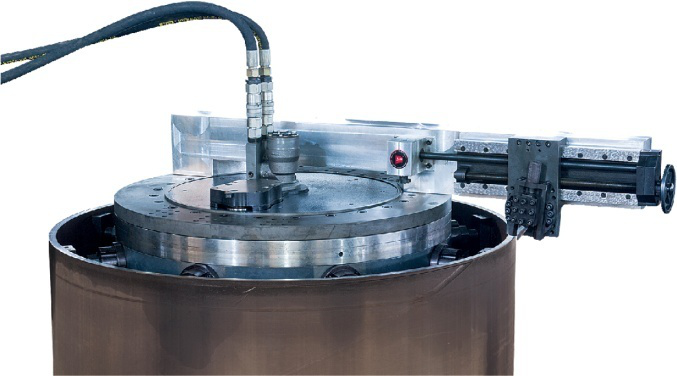

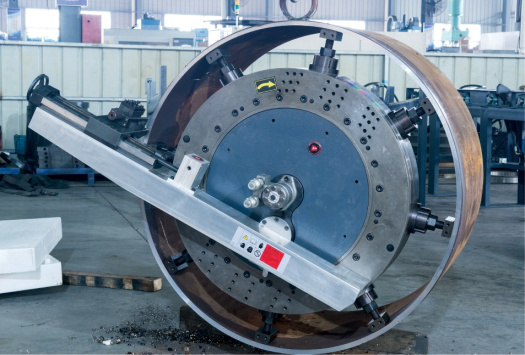

HYI машина для обработки фланцев и труб большого диаметра
Машина предназначена для обработки фланцев и подрезки торцов тяжелых труб большого диаметра. Надежно устанавливается внутри трубы путем механических распорок. Также выпускаются фаскосниматели для наружной установки модели HYO. Получила широкое применение в сферах нефтяной, газовой, химической промышленностях. Широко используется в судостроении, котельных и на других объектах для ремонта и монтажа трубопровода.
Особенности:
- Прочная конструкция машины обеспечивает жесткое и быстрое закрепление внутри трубы;
- Обработка труб и фланцев диаметром 200 — 3000 мм;
- Автоматическая подача резцедержателя на 360° для всех типов облицовки фланца, обработки канавок.
- Возможность регулировки осевой и радиальной подачи
Выполнены в трех исполнениях: гидравлическом, пневматическом и с цифровым контроллером.
| Виды фаскоснимателей | Модель | Диапазон,
(Dвнутр, мм) |
Скорость вращения,
(об/мин) |
Нарезка спирали | Подрезка торцов | Обработка фланцев |
|---|---|---|---|---|---|---|
| Гидравлический: HYI
NC: SYI Пневматический: AYI |
500 | Ø200~500 | 14 | × | √ | √ |
| 1000 | Ø500~1000 | 10 | × | √ | √ | |
| 1500 | Ø1000~1500 | 8 | × | √ | √ | |
| 3000 | Ø1500~3000 | 4 | × | √ | √ | |
| 500-II | Ø200~500 | 14 | √ | √ | √ | |
| 1000-II | Ø500~1000 | 10 | √ | √ | √ | |
| 1500-II | Ø1000~1500 | 8 | √ | √ | √ | |
| 2500-II | Ø1500~3000 | 4 | √ | √ | √ |
Характеристики фаскоснимателей:
Пневматический фаскосниматель:
- давление воздуха 0.63 — 1.0 МПа;
- расход воздуха 1500 — 3500 л/мин.
Гидравлический фаскосниматель:
- давление 13 MПa;
- расход 28 л/мин;
- крутящий момент 260 Нм;
- двигатель 7.5 кВт, 380 В-3ф.
Цифровой контроллер:
Высокая мощность, плавный ход двигателя и возможность регулировки скорости обработки в ходе работы.
- регулировка скорости 0-20 м/мин;
- мощность 2.0 кВт;
- напряжение 220~230В;
- частота 50-60Гц.
